Fen Zemin & İnşaat, temel ve iksa sistemlerinin sahadaki davranışının değerlendirilmesi için geoteknik deneyler ve ölçüm hizmetleri sunar. Çalışma kapsamımızda kazık yükleme deneyi, Pile Integrity Test (PIT) ve inklinometre ölçümleri yer alır.

Fore kazık veya iksa imalatının tamamlanmış olması tek başına projenin sahadaki performansı hakkında yeterli bilgi vermez. Projenin gerektirdiği durumlarda yapılan geoteknik deneyler; kazığın yük altındaki davranışı, kazık bütünlüğü veya iksa sistemindeki yatay hareketler hakkında ölçülebilir saha verisi sağlar.

Fen Zemin & İnşaat’ta deney ve ölçüm kapsamı, projenin amacı, temel veya iksa sistemi, zemin koşulları ve teknik şartname birlikte değerlendirilerek belirlenir.

Geoteknik Deneyler Neden Yapılır?

Geoteknik projelerde tasarım büyük ölçüde zemin etütlerinden, hesaplardan ve mühendislik kabullerinden yararlanılarak hazırlanır. Saha uygulaması başladıktan sonra ise bazı kritik kabullerin ölçüm ve deneylerle kontrol edilmesi gerekebilir.

Geoteknik deneylerin amacı projeye göre değişebilir.

Bir fore kazık projesinde kazığın yük altındaki davranışının kontrol edilmesi istenebilir. Başka bir projede kazığın beton sürekliliği hakkında bilgi edinmek gerekebilir. Derin kazı ve iksa projelerinde ise kazı ilerledikçe meydana gelen yatay hareketlerin takip edilmesi önem kazanabilir.

Bu nedenle her deney aynı soruya cevap vermez.

Fen Zemin & İnşaat, deney türünü ölçülmek istenen mühendislik parametresine göre değerlendirir.

Fen Zemin & İnşaat Hangi Geoteknik Deneyleri Uygular?

Sayfamızdaki temel geoteknik kontrol ve ölçüm hizmetleri şunlardır:

  • Kazık yükleme deneyi
  • Pile Integrity Test (PIT)
  • İnklinometre ölçümü

Bu üç uygulamanın çalışma amacı birbirinden farklıdır.

Kazık yükleme deneyi kazığın yük altındaki davranışını değerlendirirken, Pile Integrity Test kazığın yapısal sürekliliği hakkında bilgi sağlar. İnklinometre ise zemin veya iksa sistemindeki yatay hareketlerin derinliğe bağlı olarak takip edilmesinde kullanılır.

Kazık Yükleme Deneyi Nedir?

Kazık yükleme deneyi, derin temel elemanının belirli yükler altında gösterdiği hareket ve deformasyon davranışının sahada ölçülmesine yönelik bir deneydir.

Fore kazık gibi derin temel elemanlarında proje kapsamında belirlenen deney yükleri uygulanır ve kazığın bu yük seviyelerindeki düşey hareketi izlenir.

Deney sonucunda elde edilen yük-hareket verileri, proje mühendisine kazığın davranışı hakkında doğrudan saha bilgisi sağlar.

Kazık yükleme deneyinin amacı yalnızca kazığın üzerine büyük bir yük koymak değildir. Uygulanan yükün kontrollü biçimde artırılması, yük seviyelerindeki hareketlerin ölçülmesi ve sonuçların ilgili proje kriterleriyle değerlendirilmesi gerekir.

Kazık Yükleme Deneyi Neden Yapılır?

Kazıklı temel sistemlerinde taşıma davranışını birçok unsur etkiler:

  • zemin tabakaları,
  • kazık çapı,
  • kazık boyu,
  • kazık imalat yöntemi,
  • kazık çevresindeki sürtünme davranışı,
  • kazık uç bölgesindeki zemin veya kaya,
  • imalat sonrası zemin-kazık etkileşimi.

Bu nedenle gerekli görülen projelerde kazık yükleme deneyi, hesapla öngörülen davranış ile sahadaki gerçek davranış arasında önemli bir kontrol imkânı sağlar.

Deney programı ve kabul kriterleri, temel tasarımından sorumlu mühendis ve proje şartları doğrultusunda belirlenmelidir.

Statik Kazık Yükleme Deneyi Nasıl Yapılır?

Deney düzeneği projeye ve kullanılacak yükleme sistemine göre hazırlanır.

Test edilecek kazığın başlığı yük aktarımına ve ölçüme uygun hale getirilir. Ardından reaksiyon sistemi, yükleme ekipmanı ve hareket ölçüm sistemi kurulur.

Yük, belirlenen deney prosedürüne uygun kademeler halinde kazığa aktarılır.

Her yük kademesinde kazığın hareketi ölçülür ve kayıt altına alınır.

Projede belirlenen maksimum deney yüküne ulaşıldıktan sonra yük azaltma veya boşaltma aşamaları uygulanabilir. Deney sonucunda oluşturulan yük-hareket ilişkisi mühendislik açısından değerlendirilir.

Kullanılacak yükleme prosedürü ve deney yükleri her projede aynı olmak zorunda değildir.

Kazık Yükleme Deneyi Sonucu Ne Gösterir?

Kazık yükleme deneyi ile kazığa uygulanan yük ile bu yük altında oluşan hareket arasındaki ilişki ölçülür.

Bu veri, tasarım mühendisinin kazığın proje kriterlerini karşılayıp karşılamadığını değerlendirmesine yardımcı olabilir.

Deney sonuçları tek başına bir rakamdan ibaret değildir.

Yükleme sırasında;

  • yük seviyeleri,
  • her seviyedeki hareket,
  • zamana bağlı hareket,
  • boşaltma sonrasındaki davranış

birlikte değerlendirilir.

Deneyin teknik yorumu proje kriterleri ve zemin koşulları dikkate alınarak yapılmalıdır.

Pile Integrity Test (PIT) Nedir?

Pile Integrity Test, Türkçede kazık bütünlük veya kazık süreklilik testi olarak da kullanılan düşük deformasyonlu bir kontrol yöntemidir.

Testte kazık başına kontrollü küçük bir darbe uygulanır. Bu darbenin kazık içerisindeki yayılımına ait tepki sensör yardımıyla kaydedilir.

Elde edilen sinyal değerlendirilerek kazığın sürekliliği ve kesit davranışı hakkında bilgi edinilir.

PIT özellikle betonarme kazıklarda imalat sonrasında kazığın gözle görülemeyen bölümünün değerlendirilmesine yardımcı olan pratik bir kontrol yöntemidir.

Pile Integrity Test Ne İçin Yapılır?

Fore kazığın büyük bölümü zemin içerisinde kaldığı için betonlama tamamlandıktan sonra kazığın tamamını doğrudan gözlemlemek mümkün değildir.

Pile Integrity Test;

  • kazık sürekliliğinin değerlendirilmesi,
  • belirgin kesit değişikliklerinin araştırılması,
  • kazık içerisindeki olası süreksizliklere ilişkin işaretlerin incelenmesi,
  • kazığın yaklaşık fiziksel davranışının kontrol edilmesi

amacıyla kullanılabilir.

PIT sonuçları sahadaki imalat kayıtları ve diğer proje bilgileriyle birlikte değerlendirilmelidir.

Pile Integrity Test Taşıma Kapasitesini Ölçer mi?

Hayır.

Bu ayrım önemlidir.

Pile Integrity Test, kazığın yapısal sürekliliğinin değerlendirilmesine yönelik bir testtir. Kazığın projede öngörülen taşıma kapasitesini doğrudan belirleyen bir kazık yükleme deneyi değildir.

Bu nedenle bir kazığın PIT sonucunun uygun olması, tek başına kazığın belirli bir ton veya kN yükü taşıyabileceğinin kanıtı olarak yorumlanmamalıdır.

Taşıma davranışının değerlendirilmesi gerekiyorsa proje kapsamında uygun yükleme deneyleri veya farklı kontrol yöntemleri kullanılmalıdır.

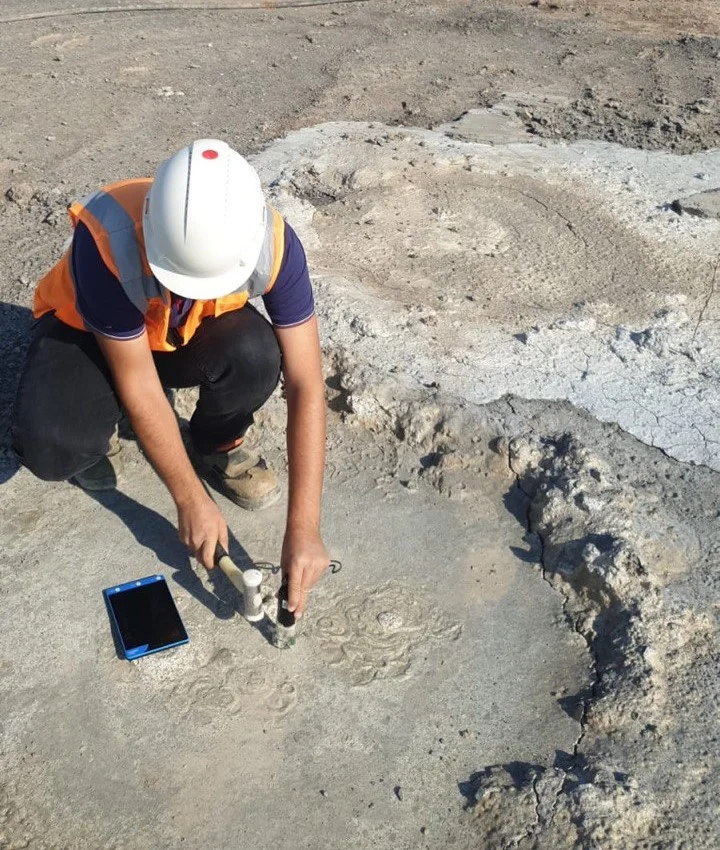

Pile Integrity Test Nasıl Yapılır?

Test öncesinde kazık başının ölçüme uygun hale getirilmesi gerekir.

Kazık başındaki zayıf beton, gevşek malzeme veya sensör temasını etkileyebilecek yüzey kusurları ölçüm kalitesini olumsuz etkileyebilir.

Hazırlanan kazık başına sensör yerleştirilir ve uygun ekipmanla kontrollü darbe uygulanır.

Darbe sonucunda oluşan tepki kaydedilir.

Gerekli sayıda ölçüm alındıktan sonra sinyal, kazığın imalat ve geometrik bilgileriyle birlikte değerlendirilir.

Sahadaki zemin profili, kazık boyu, kazık çapı ve imalat kayıtlarının bilinmesi sonuçların yorumlanmasında yardımcı olur.

Kazık Yükleme Deneyi ile PIT Arasındaki Fark Nedir?

Bu iki deney aynı amaç için yapılmaz.

Kazık yükleme deneyi, kazığın yük altındaki hareket ve taşıma davranışını değerlendirir.

Pile Integrity Test, kazığın yapısal sürekliliğine ilişkin bilgi sağlar.

Bir projede ikisinin birlikte istenmesi mümkündür. Çünkü testlerden biri diğerinin yaptığı işi tekrar etmez.

Hangi deneylerin yapılacağı geoteknik ve statik proje, teknik şartname ve kontrol programına göre belirlenmelidir.

İnklinometre Nedir?

İnklinometre, zemin veya iksa sistemindeki yatay hareketlerin derinliğe bağlı olarak ölçülmesinde kullanılan geoteknik gözlem yöntemidir.

Özellikle derin kazı ve iksa projelerinde kazı ilerledikçe iksa sisteminin davranışını izlemek için kullanılabilir.

Ölçümler belirli aralıklarla tekrarlandığında hareketin yalnızca büyüklüğü değil, derinlik boyunca hangi bölgelerde yoğunlaştığı da takip edilebilir.

Bu veri, derin kazıların kontrollü ilerletilmesi açısından önemlidir.

İnklinometre Ölçümü Nerelerde Kullanılır?

İnklinometre ölçümü özellikle;

  • derin kazılar,
  • fore kazıklı iksa sistemleri,
  • ankrajlı iksa sistemleri,
  • şevler,
  • zemin hareketlerinin izlenmesi gereken sahalar,
  • mevcut yapıların yakınındaki kazılar

gibi projelerde değerlendirilebilir.

Şehir içinde yapılan derin kazılarda komşu yapılar, yollar ve altyapı hatları nedeniyle deformasyonların takip edilmesi proje açısından kritik hale gelebilir.

İnklinometre ölçümü bu davranışın sayısal olarak takip edilmesine yardımcı olur.

İnklinometre Ölçümü Nasıl Yapılır?

İzlenmek istenen bölgede inklinometre borusu projeye uygun biçimde yerleştirilir.

İlk ölçüm, sonraki okumaların karşılaştırılacağı referans veri olarak kullanılır.

Kazı veya diğer saha çalışmaları ilerledikçe belirlenen periyotlarda yeni ölçümler alınır.

Sonraki okumalar referans ölçümle karşılaştırılarak yatay hareketin;

  • miktarı,
  • yönü,
  • derinlik boyunca dağılımı,
  • zaman içerisindeki değişimi

değerlendirilir.

Tek bir ölçüm yerine zaman içinde alınan ölçümlerin karşılaştırılması, hareket eğiliminin anlaşılmasını sağlar.

İksa Projelerinde İnklinometre Neden Önemlidir?

Geoteknik iksa projesinde hesaplanan deformasyonlar tasarım aşamasındaki öngörülerdir.

Kazı başladığında ise sistemin gerçek davranışı sahada ortaya çıkar.

Zemin tabakalarının değişkenliği, yeraltı suyu, imalat farklılıkları, çevredeki yükler ve kazı programı iksa sisteminin davranışını etkileyebilir.

İnklinometre ölçümleri sayesinde iksa sistemindeki yatay hareketler izlenebilir ve saha verileri proje kriterleriyle karşılaştırılabilir.

Beklenmeyen bir hareket eğilimi görülmesi halinde ilgili proje mühendisleri ve saha ekibinin durumu değerlendirmesi mümkün olur.

Bu nedenle geoteknik ölçüm yalnızca proje sonunda hazırlanan bir rapor değildir; doğru planlandığında yapım sürecindeki kararları destekleyen saha verisidir.

Geoteknik Deney Sonuçları Nasıl Değerlendirilir?

Bir deney sonucunun tek başına “iyi” veya “kötü” olarak tanımlanması her zaman doğru değildir.

Sonucun ne anlama geldiği;

  • projenin tasarım kriterleri,
  • zemin koşulları,
  • deney yöntemi,
  • kullanılan ekipman,
  • imalat kayıtları,
  • teknik şartname

ile birlikte değerlendirilmelidir.

Örneğin Pile Integrity Test sonucunun yorumlanması ile kazık yükleme deneyindeki yük-hareket eğrisinin değerlendirilmesi aynı işlem değildir.

Benzer biçimde inklinometrede ölçülen belirli bir yatay hareketin kabul edilebilir olup olmadığı da ilgili iksa projesinin kriterlerine göre değerlendirilmelidir.

Geoteknik Deneyler Ne Zaman Planlanmalıdır?

Deney ve izleme programının saha imalatları bittikten sonra düşünülmesi bazı projelerde geç olabilir.

Kazık yükleme deneyi için test kazığı, reaksiyon sistemi veya saha alanı gerekebilir.

Pile Integrity Test için kazık başlarının ölçüme uygun hazırlanması gerekir.

İnklinometre sisteminin ise takip edilmek istenen hareket başlamadan önce kurulması ve başlangıç ölçümünün alınması önemlidir.

Bu nedenle geoteknik deneyler mümkünse proje ve iş programı hazırlanırken planlanmalıdır.

Fen Zemin & İnşaat Geoteknik Deney Sürecini Nasıl Ele Alır?

Fen Zemin & İnşaat’ta ilk aşama, deneyden hangi teknik bilginin elde edilmek istendiğini belirlemektir.

Fore kazık taşıma davranışı mı kontrol edilecek?

Kazık bütünlüğü mü değerlendirilecek?

İksa sistemindeki yatay hareket mi takip edilecek?

Bu sorunun cevabı deney türünü belirler.

Ardından proje dokümanları, zemin etüt raporu, kazık veya iksa bilgileri ve saha koşulları değerlendirilir.

Deney veya ölçüm için gerekli saha hazırlığı planlanır, uygulama gerçekleştirilir ve elde edilen veriler proje kapsamında değerlendirilmek üzere kayıt altına alınır.

Fen Zemin & İnşaat, geoteknik deneyleri saha imalatından bağımsız bir işlem olarak değil; zemin, proje ve uygulama sürecinin kontrol araçlarından biri olarak ele alır.

Fore Kazık Uygulamalarında Geoteknik Kontrol

Fore kazık uygulamalarında imalatın önemli bölümü zemin altında kalır.

Bu nedenle proje kapsamında kazık yükleme deneyi ve Pile Integrity Test gibi yöntemlerden yararlanılabilir.

Kazık yükleme deneyi kazığın yük altındaki davranışı hakkında bilgi verirken PIT kazık sürekliliğinin değerlendirilmesine yardımcı olur.

Bu verilerin delgi kayıtları, beton miktarları, kazık boyları ve diğer saha kayıtlarıyla birlikte değerlendirilmesi daha anlamlı sonuç verir.

Derin Kazı ve İksa Sistemlerinde Geoteknik İzleme

Fore kazık, ankraj veya farklı iksa elemanlarının kullanıldığı derin kazılarda yalnızca imalat kalitesi değil, sistemin kazı sırasında nasıl davrandığı da önemlidir.

İnklinometre ölçümleri bu aşamada kullanılabilecek izleme yöntemlerinden biridir.

Kazı ilerledikçe alınan ölçümlerin karşılaştırılması, iksa sistemindeki hareketin zaman ve derinlik açısından takip edilmesine imkân verir.

Bu veriler özellikle şehir içindeki dar parseller ve çevresinde mevcut yapı bulunan derin kazılarda önem kazanabilir.

Geoteknik Deney Fiyatları Nasıl Belirlenir?

Geoteknik deneylerin fiyatı yapılacak test veya ölçümün türüne göre değişir.

Kazık yükleme deneyinde;

  • test yükü,
  • kazık özellikleri,
  • reaksiyon sisteminin kurulumu,
  • saha koşulları,
  • deney programı

maliyeti etkileyebilir.

Pile Integrity Test çalışmalarında kazık adedi, saha konumu, kazıkların ölçüme hazırlanması ve çalışma programı dikkate alınır.

İnklinometre çalışmalarında ise boru derinliği, ölçüm noktası sayısı, ölçüm periyodu, toplam takip süresi ve saha koşulları önem taşır.

Bu nedenle yalnızca “bir deney ne kadar?” sorusuyla sağlıklı fiyat oluşturmak mümkün olmayabilir.

Geoteknik Deney Teklifi İçin Hangi Bilgiler Gereklidir?

Fen Zemin & İnşaat’a teklif talebi gönderirken yapılacak deney türüne göre mevcut teknik dokümanların paylaşılması süreci hızlandırır.

Kazık deneyleri için mümkünse;

  • fore kazık projesi,
  • kazık çapı ve boyu,
  • test edilecek kazık sayısı,
  • proje yükleri,
  • zemin etüt raporu,
  • saha konumu

paylaşılmalıdır.

İnklinometre ölçümü için;

  • iksa projesi,
  • kazı derinliği,
  • ölçüm noktalarının konumu,
  • yaklaşık ölçüm derinliği,
  • planlanan takip süresi

gibi bilgiler değerlendirmeye yardımcı olur.

Projede deney şartnamesi bulunuyorsa teklif aşamasında mutlaka paylaşılmalıdır.

İstanbul ve Türkiye Genelinde Geoteknik Deneyler

Fen Zemin & İnşaat’ın merkezi Ümraniye, İstanbul’dadır.

İstanbul’daki fore kazık, derin temel ve iksa projelerinin yanı sıra proje kapsamı, saha koşulları ve çalışma programına göre Türkiye’nin farklı bölgelerindeki geoteknik deney ve ölçüm talepleri de değerlendirilmektedir.

Her proje için deney yöntemi, saha hazırlığı, ekipman gereksinimi ve çalışma programı ayrı incelenir.

Geoteknik Deneyler Hakkında Sık Sorulan Sorular

Geoteknik deneyler nedir?

Geoteknik deneyler, zemin, temel ve iksa sistemlerinin mühendislik özelliklerini veya sahadaki davranışını ölçmeye yönelik test ve ölçüm çalışmalarının genel adıdır. Fen Zemin & İnşaat’ın bu sayfadaki hizmetleri kazık yükleme deneyi, Pile Integrity Test ve inklinometre ölçümünü kapsar.

Kazık yükleme deneyi neyi ölçer?

Kazık yükleme deneyi, kazığa kontrollü yük uygulanarak bu yük altında oluşan hareketin ölçülmesini sağlar. Sonuçlar kazığın yük-hareket davranışının proje kriterleri açısından değerlendirilmesinde kullanılır.

Pile Integrity Test neyi gösterir?

Pile Integrity Test, kazığın sürekliliği ve olası belirgin kesit veya malzeme değişimleri hakkında bilgi sağlar. Kazığın taşıma kapasitesini doğrudan ölçmez.

PIT ile kazık yükleme deneyi aynı mıdır?

Hayır. PIT kazık bütünlüğünü değerlendirmeye yardımcı olur. Kazık yükleme deneyi ise kazığın uygulanan yük altındaki hareket ve taşıma davranışına ilişkin saha verisi sağlar.

İnklinometre neyi ölçer?

İnklinometre, zemin veya iksa sisteminde meydana gelen yatay hareketleri derinliğe bağlı olarak ölçmek için kullanılır.

Derin kazılarda inklinometre neden kullanılır?

Kazı ilerledikçe iksa sistemindeki yatay hareketlerin takip edilmesini sağlar. Ölçümler zaman içinde karşılaştırılarak sistemin saha davranışı izlenebilir.

Her fore kazıkta Pile Integrity Test yapılması gerekir mi?

Deney kapsamı ve test edilecek kazık sayısı ilgili proje, teknik şartname ve kontrol gereksinimlerine göre belirlenmelidir. Her proje için tek bir sabit test programı yoktur.

Geoteknik deney fiyatı nasıl belirlenir?

Deney türü, test veya ölçüm adedi, proje yükleri, çalışma derinliği, saha hazırlığı, ekipman, ölçüm süresi ve proje konumu fiyatı etkileyebilir.

Geoteknik Deney Projenizi Fen Zemin & İnşaat ile Görüşün

Kazık yükleme deneyi, Pile Integrity Test veya inklinometre ölçümü ihtiyacınız için mevcut proje bilgilerinizi Fen Zemin & İnşaat ile paylaşabilirsiniz.

Fore kazık veya iksa projesi, zemin etüt raporu, deney şartnamesi, test adedi ve saha bilgileri mevcutsa teknik kapsam ve teklif daha sağlıklı hazırlanabilir.

Geoteknik deney ve ölçüm ihtiyacınız için Fen Zemin & İnşaat teknik ekibiyle iletişime geçin.
