Ankraj Nedir ve Kullanım Alanları Giriş Ankraj, inşaat mühendisliği ve geoteknik mühendisliğinde kullanılan bir tekniktir.  İksa sisteminde yapıların ve zeminlerin stabilitesini artırmak, yer değiştirmelerini engellemek ve taşıma kapasitelerini artırmak amacıyla geliştirilmiş bir bağlantı yöntemidir. Bu teknik, özellikle büyük ölçekli inşaat projelerinde, zeminaltı otopark projelerinde, yamaç stabilizasyonunda, tünel kazılarında ve istinat duvarlarında kritik bir rol oynar. Ankraj sistemleri, zeminle veya yapısal elemanlarla bağlantı kurarak kuvvetlerin güvenli bir şekilde taşınmasını sağlar. Genellikle çelik halatlarda oluşan elemanlar kullanılarak yapılır. Bu elemanlar zemin içine yerleştirilirerek uygun bağlantı elemanları ve uygun tekniklerle sabitlenir. Ankrajların başlıca avantajları arasında hızlı uygulanabilirlik, ekonomik maliyetler ve çeşitli zemin koşullarına uygunluk bulunur. Ankraj sistemleri, yüksek mukavemet ve uzun ömürlü performans sağlayarak yapıların güvenliğini temin eder. Bu sistemlerin kullanıldığı alanlar arasında yamaç stabilizasyonu, tünel kazıları, istinat duvarları gibi yapısal stabilizasyon gerektiren noktalar bulunmaktadır Ankraj Türleri ve Yapım Teknikleri

1. Geçici ve Kalıcı Ankrajlar

• Geçici Ankrajlar: Geçici ankrajlar, genellikle geçici inşaat kazı sürecinde kullanılan ve işleri tamamlandığında işlevi sona eren destekleme sistemleridir. Genellikle inşaat sırasında geçici olarak yapı elemanlarını desteklemek için kullanılır. Örneğin, zemin altı otopark kazıları sırasında geçici olarak kazı çevre duvarlarını desteklemek amacıyla kullanılabilirler.
• Kalıcı Ankrajlar: Kalıcı ankrajlar ise, yapılar tamamlandıktan sonra da devam eden iksa sistemlerinde çalışan ankrajlardır. Bu ankrajlar, yapısal stabiliteyi uzun vadeli sağlamak ve yapıların güvenliğini temin etmek üzere tasarlanır. İstinat duvarları, yamaç stabilizasyonu ve benzeri yapısal uygulamalarda kalıcı ankrajlar tercih edilir.

2. Aktif ve Pasif Ankrajlar

• Aktif Ankrajlar: Ön germeli (pre-tensioned) ankrajlar olup, ankrajlar yerleştirildikten sonra belirli bir kuvvet uygulanarak aktif hale getirilir. Bu yöntem, ankrajların daha hızlı ve etkili bir şekilde çalışmasını sağlar.
• Pasif Ankrajlar: Yerleştirildikten sonra herhangi bir ön kuvvet uygulanmaz ve zemin veya yapı üzerindeki yükler nedeniyle zamanla aktif hale gelir.

3. Uygulama Tekniklerine Göre Ankrajlar

• Mekanik Ankrajlar: Fiziksel olarak zemine veya yapı elemanına yerleştirilir ve mekanik kuvvetlerle sabitlenir.
• Kimyasal Ankrajlar: Kimyasal yapıştırıcılar veya reçineler kullanılarak yerleştirilir. Özellikle betonarme yapı elemanlarında kullanılır.
• Çimento Enjeksiyonlu Ankrajlar: Çimento harcı veya grout ile doldurularak zemine veya yapı elemanına sabitlenir. Bu yöntem, zemin stabilizasyonu için yaygındır.

ÖngermeliAnkrajKullanım Alanları

1. Şev ve Yamaç Stabilizasyonu

Dik yamaçlarda ve şevlerde, kayma ve çökmeleri önlemek için ankrajlar kullanılır. Bu, özellikle yol ve tünel inşaatlarında büyük önem taşır. Yamaç stabilizasyonunda kullanılan ankrajlar, zemin kaymalarını ve erozyonu engelleyerek yolların ve tünellerin güvenliğini sağlar.

2. İstinat Duvarları

İstinat duvarlarının arkasındaki toprağın basıncını dengelemek ve duvarın stabilitesini artırmak için ankrajlar kullanılır. Bu, duvarların devrilme ve kayma riskini azaltır. Ankrajlar, toprağın yatay basıncını duvarın arkasına eşit bir şekilde dağıtarak yapının güvenliğini sağlar.

3. Yapısal Elemanların Sabitlenmesi

Fore Kazıkların, Çelik yapıların, köprülerin, vinçlerin ve diğer büyük yapı elemanlarının sabitlenmesi ve stabilizasyonu için ankrajlar kullanılır. Bu, özellikle büyük ölçekli sanayi yapılarında ve köprülerde önemli bir rol oynar. Yapısal elemanların sabitlenmesi için kullanılan ankrajlar, yapıların güvenliğini ve dayanıklılığını artırır.

4. Tünel ve Yer Altı Yapıları

Tünel ve yer altı yapılarının stabilitesini sağlamak için ankrajlar kullanılır. Tünel kazılarında kullanılan ankrajlar, tavan ve yan duvarların çökmesini önler ve yapının güvenliğini sağlar. Ayrıca, yer altı su seviyesinin kontrol altına alınmasına yardımcı olur.

5.Derin Kazılarda Ankraj Kullanımı

Derin kazılar, yüksek binaların, yer altı yapıların ve altyapı projelerinin temel çalışmalarını içerir. Bu tür kazılar sırasında, çevresel etkileri minimize etmek ve yapısal stabiliteyi sağlamak için ankraj sistemleri kullanılır. Ankrajlar, kazı sırasında meydana gelebilecek yer değiştirmeleri ve çökme risklerini kontrol altına alarak, projenin güvenli bir şekilde ilerlemesini sağlar.

6. Zemin Altı Otoparklar İçin Ankraj Sistemleri

Zemin altı otoparklar, şehir merkezlerinde ve yoğun yapılaşma bölgelerinde alan tasarrufu sağlamak için yaygın olarak tercih edilir. Bu projelerde derin kazılar yapılırken, çevredeki yapılar ve zemin stabilitesini korumak için ankraj sistemleri kullanılır. İksa Sistemi elemanlarından biri olan Ankrajlar, kazı kenarlarının stabilizasyonunu sağlarken, yapıların taşıma kapasitelerini artırır ve güvenli bir çalışma ortamı sunar.

Ankraj Tasarımı ve Uygulama Süreci Ankraj sistemlerinin tasarımı ve uygulama süreci, detaylı bir mühendislik analizi gerektirir. Bu süreç, aşağıdaki adımları içerir:

1. Zemin ve Yapı Analizi: İlk adım, zeminin taşıma kapasitesi, yer altı su seviyeleri ve yapının yükleri gibi faktörlerin detaylı bir analizini içerir. Bu veriler, ankraj sisteminin doğru bir şekilde tasarlanmasını sağlar.
2. Geoteknik ve Tasarım: Zemin etüd raporu ve yapı statik verileri kullanılarak ankrajlarıngeoteknik tasarımı yapılır. Bu aşamada, ankrajboyutları, aralıkları, çimento kalitesi ve ankraj miktarı gibi detaylar mühendislik hesaplamalarıyla belirlenir. Her projeye özgü olarak en uygun tasarım seçilir ve mühendislik standartlarına uygun olarak hazırlanır.
3. Fore Kazıkların Yapımı: Öngemelli geçici ankrajlar öncesinde İnşaat sürecinde, özellikle önemli yüklerin taşınması gereken noktalarda fore kazık imalatları yapılır. Bu kazıklar, zemin içerisine özel ekipmanlarla dökülerek ve yerleştirilerek yapıya dayanıklılık kazandırır.
4. Başlık Kirişi: Fore kazıklar, iksa sistemi içerisinde başlık kirişi adı verilen yapısal elemanlar ile birbirine bağlanır. Başlık kirişi, kazıkların yükleri güvenli bir şekilde taşımasını sağlayarak yapısal stabiliteyi artırır.
5. Ankraj Seçimi: Proje gereksinimlerine göre uygun ankraj türü ve malzemesi seçilir. Geçici veya kalıcı ankrajlar arasında yapılacak seçim, projenin özelliklerine ve uzun vadeli gereksinimlerine göre belirlenir.

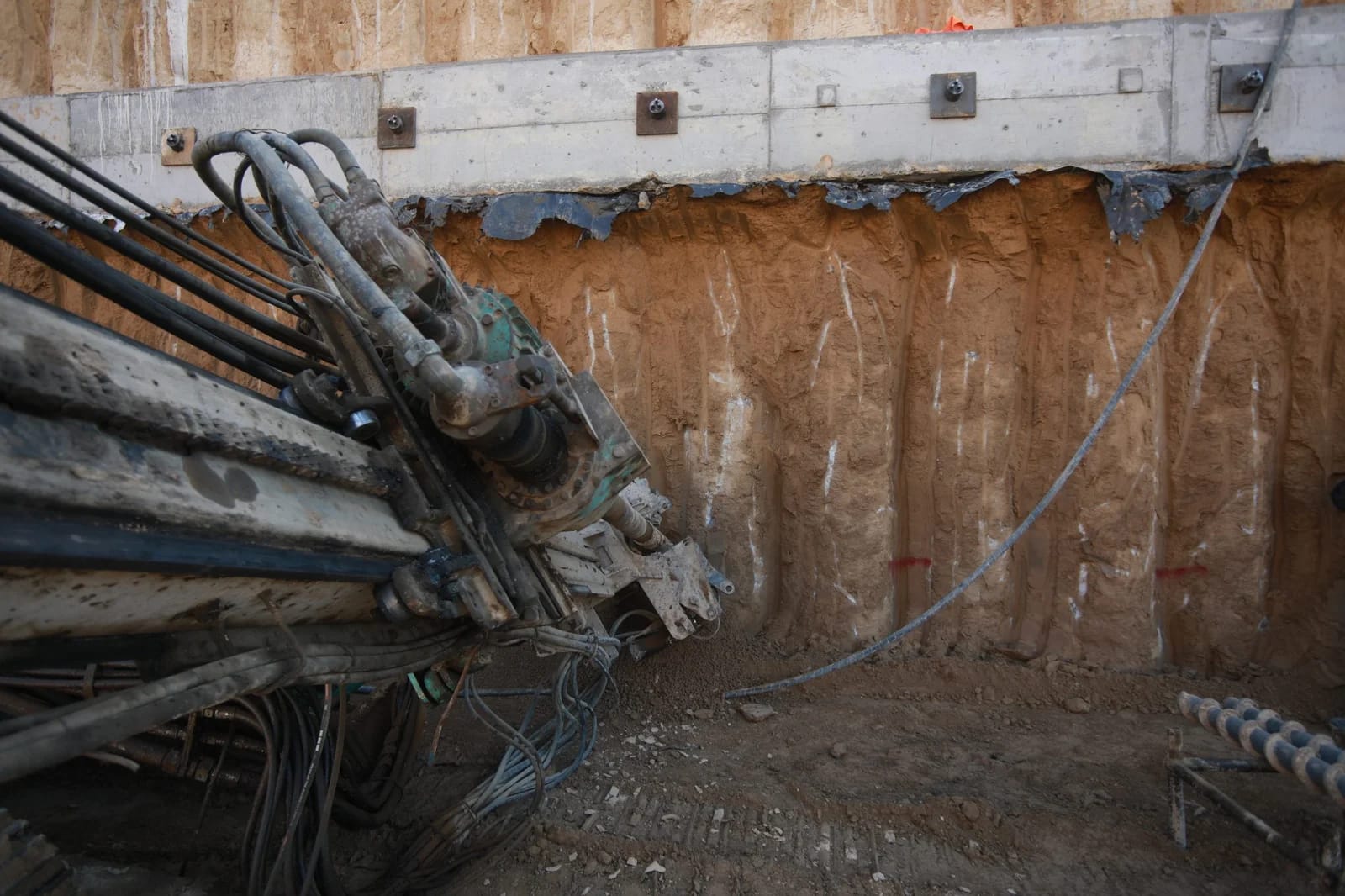

6. Delik Açma: Ankrajlarınyerleştirileceği noktalarda özelankraj makineleri kullanılarak zeminde delikler açılır. Bu delikler, projeye uygun çapa ve derinliğe sahip olarak hazırlanır. Delik açma işlemi sırasında zeminin stabilitesinin korunmasıve çevresel etkilerin minimize edilmesi için gerekli güvenlik önlemleri alınır.
7. Ankraj Yerleştirme: Belirlenen ankraj noktalarına, özel ekipmanlar ve teknikler kullanılarak ankrajlar yerleştirilir ve sabitlenir. Bu süreçte zemin koşulları ve çevresel faktörler dikkate alınarak güvenli bir kurulum sağlanır.
8. Kuşak Kirişi: Her kademe de tamamlanmış olan ankrajlar kuşak kirişi ile birbirine bağlanır. Kuşak kirişi, ankrajların birleşim noktalarında yapısal bütünlüğü güçlendirir ve sistemdeki kuvvet dağılımını optimize eder.
9. Ön Germeli Ankrajlar: Aktif ankrajlar kullanılıyorsa, yerleştirildikten sonra belirli bir kuvvet uygulanarak ön germeli hale getirilir. Bu adım, ankrajınstabilitesini ve etkinliğini artırmaya yöneliktir.
10. Test ve Denetim: Ankraj sisteminin etkinliği ve güvenliği İnklometre ve Load Cell gibi sistemlerle test edilerek denetlenir. Yapılan testler sonucunda, ankrajların gereksinimleri karşılayıp karşılamadığı değerlendirilir ve gerektiğinde ayarlamalar yapılır.
11. Bakım ve İzleme: Kalıcı ankraj sistemlerinin düzenli bakımı ve izlenmesi önemlidir. Bu süreç, ankrajların uzun vadeli güvenliğini sağlamak için gereklidir ve sistemin performansını düzenli olarak izlemeyi içerir.

Sonuç Ankraj sistemleri, yapıların ve zeminlerin stabilitesini ve güvenliğini artıran önemli mühendislik çözümleridir. Doğru tasarım ve uygulama ile ankrajlar, çeşitli yapı projelerinde uzun vadeli dayanıklılık ve güvenlik sağlar. Özellikle büyük ölçekli inşaat projelerinde, yamaç stabilizasyonunda, tünel kazılarında ve istinat duvarlarında vazgeçilmez bir rol oynar. Bu teknik, yapı mühendisliği alanında önemli bir yenilik olup, modern inşaat teknolojilerinin vazgeçilmez bir parçasıdır.
